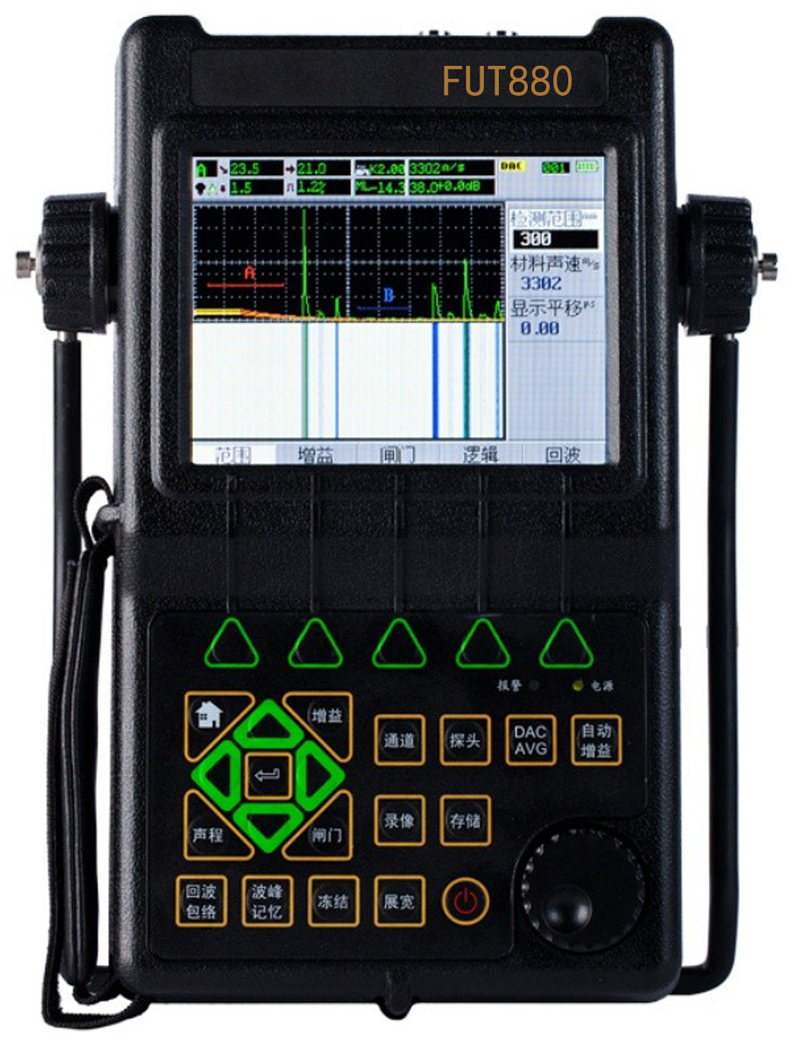

工業上都會用到超聲波探傷儀，它可以檢測工件內部是否有缺陷，石家莊飛泰在這里為大家講解一下超聲波無損探傷的原理。



超聲波檢測主要是基于超聲波在工件中的傳播特性，如聲波在通過材料時能量會損失，在遇到聲阻抗不同的兩種介質分界面時會發生發射等，其工作原理是：
1.聲源產生超聲波，采用一定的方式使超聲波進入工件。
2.超聲波在工件中傳播并與工件材料以及其中的缺陷相互作用，使其傳播方向活特征被改變。
3.改變后的超聲波通過檢測設備被接收，并可對其進行處理和分析。
4.根據接收的超聲波的特性，評估工件本身及其內部是否存在缺陷及缺陷特性。



以脈沖反射法為例

聲源產生的脈沖波進入到工件中——超聲波在工件中以一定方向和速度向前傳播——遇到兩側聲阻抗有差異的界面時部分聲波被反射——檢測設備接收和顯示——分析聲波幅度和位置等信息，評估缺陷是否存在活存在缺陷的大小、位置等。兩側聲阻抗有差異的界面可能是材料中某種缺陷（不連續），如裂紋、氣孔、夾渣等，也可能是工件的外表面。聲波反射的成都取決于界面兩側聲阻抗差異的大小、入射角以及界面的面積等。通過測量入射聲波和接收聲波之間傳播的時間，可以得知反射點距入射點的距離。



通常用來發現缺陷和對其進行評估的基本信息為：
1.是否存在來自缺陷的超聲波信號及其幅度。
2.入射聲波與接收聲波之間的傳播時間。
3.超聲波通過材料以后能亮的衰減。
