GB 11640《鋁合金無縫氣瓶》中需要使用的超聲波探傷設備

GB11640-2021《鋁合金無縫氣瓶》作為鋁合金無縫氣瓶領域的重要標準，有著明確的適用范疇。其規定，針對公稱工作壓力≤30MPa、容積≤150L的鋁瓶，必須通過超聲波探傷來檢測內部可能存在的裂紋、夾雜等缺陷。

鋁合金無縫氣瓶超聲波探傷設備介紹

在鋁合金無縫氣瓶的生產與檢測過程中，不同的應用場景對超聲波探傷設備有著不同的要求。根據實際需求，主要可分為全自動在線探傷設備和便攜式超聲波探傷儀這兩種類型，它們各自有著獨特的特點和優勢，在保障氣瓶質量安全方面發揮著重要作用。

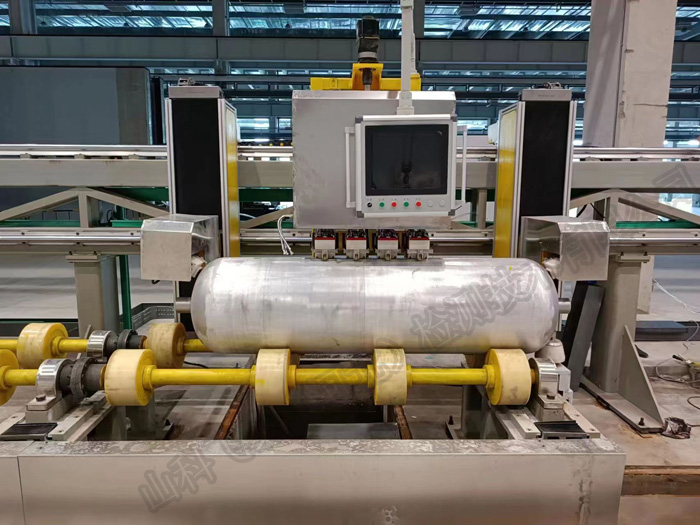

（一）全自動在線探傷設備——規模化生產首選

在大規模的鋁合金無縫氣瓶生產線上，全自動在線探傷設備成為了不可或缺的檢測裝備。它能夠?qū)崿F(xiàn)對氣瓶直段部位全范圍的高效檢測，為規模化生產提供有力的質量保障。

這類設備有著一系列典型參數，以滿足生產線上的檢測需求。在檢測直徑方面，通常可覆蓋φ50-1500mm的范圍，這幾乎涵蓋了市面上主流的氣瓶規格，無論是小型的特種氣瓶，還是大型的工業用氣瓶，都能進行精準檢測。其線速度一般在2-6m/min之間，如此高效的檢測速度，使得單只氣瓶的檢測時間能夠控制在≤2分鐘，極大地提高了生產效率，滿足了大規模生產的節奏。

設備配備的多通道超聲波探傷儀是其核心部件之一，它能夠同步采集縱向、橫向缺陷信號和壁厚檢測。通過多通道的協同工作，能夠全面、快速地獲取氣瓶內部的缺陷信息，避免因信號采集不全面而導致的漏檢情況。為了確保檢測的全面性，設備還配備了螺旋掃查機構，其覆蓋率≥110%。這種高覆蓋率的掃查方式，能夠有效避免檢測盲區，確保氣瓶直段部位的每一處都能被精準檢測到。即使是一些微小的缺陷，也難以逃脫設備的掃查。

（二）便攜式超聲波探傷儀——現場檢驗與定期維護

對于氣瓶瓶口、肩部等復雜結構的檢測，以及在現場檢驗和定期維護等場景中，便攜式超聲波探傷儀則展現出了其獨特的優勢。

這類探傷儀的設計理念是輕量化和便攜性，以滿足在不同場景下的靈活使用需求。其重量通常≤3kg，方便檢測人員手持或肩背操作，無論是在狹窄的檢測空間，還是需要長時間移動檢測的場合，都能輕松應對。

為了適應氣瓶瓶口、肩部等曲面結構的檢測，設備配備了相控陣探頭。相控陣探頭能夠通過電子掃描的方式，實現對曲面的快速、精準檢測，有效解決了傳統探頭在檢測曲面時的耦合難題，確保檢測信號的準確性和穩定性。

內置GB11640標準工藝庫是這類探傷儀的一大特色。檢測人員在使用時，無需手動設置復雜的檢測參數，設備能夠根據內置的標準工藝庫，自動生成符合標準要求的檢測報告。這不僅提高了檢測效率，還減少了人為因素對檢測結果的影響，確保了檢測報告的準確性和規范性。

氣瓶超聲波探傷設備購買

山科飛泰生產超聲波探傷設備符合GB11640-2021標準要求，其中自動化探傷設備可以根據客戶需求定制，包括價格、功能、自動化、標準等方面，有需求的朋友可以電話聯系我們，告知我們探傷的工件種類、工件的尺寸、探傷的速度、探傷其他需求，我們會根據客戶需求出一份探傷解決方案和報價，雙方協商滿意后簽訂合同。
