管端超聲波自動化探傷檢測線生產定制流程（山科飛泰）

鋼管兩端一般情況下很難被檢測到，常規的超聲波探傷往往會存在盲區，這些盲區就是鋼管兩端。目前很多行業要求對鋼管管端進行探傷，山科飛泰有兩種管端探傷設備，一種是管端自動化探傷設備，一種是管端自動化探傷檢測線，今天就來說一說管端自動化探傷檢測線的生產定制流程。

前期需求溝通明確檢測目標

在管端超聲波自動化探傷檢測線的定制過程中，與客戶的深度溝通是首要且關鍵的環節。不同材質、類型的管端有著各自獨特的物理特性和應用場景，這些因素直接決定了檢測的重點和難點。比如，石油管道長期處于高壓、高腐蝕的環境中，對管端的質量要求極高，任何細微的缺陷都可能引發嚴重的安全事故；而化工容器的管端則需要承受各種化學物質的侵蝕，其材質和缺陷類型也有特定的要求。

在材質方面，碳鋼、不銹鋼、合金鋼等不同材質的管材，其內部組織結構和聲學特性存在顯著差異。碳鋼的聲學性能相對較為穩定，而不銹鋼由于其合金成分的影響，對超聲波的反射和折射特性有所不同，合金鋼則更為復雜，需要更精細的檢測參數設置。在規格上，管徑、壁厚、長度的變化會影響超聲波的傳播路徑和能量衰減，例如大管徑的管材可能需要更大功率的超聲探頭來確保檢測的全面性，而薄壁管則對檢測靈敏度和近表面盲區的控制要求更高。

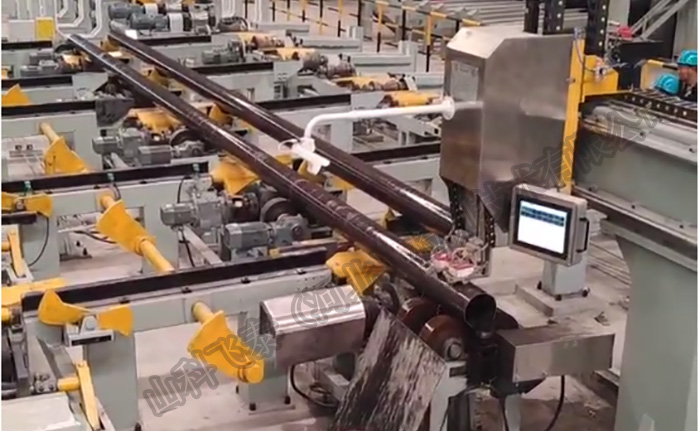

鋼管右端探傷檢測

對于缺陷類型，管端常見的裂紋、夾渣、氣孔、未焊透、折疊等，每種缺陷對管材的性能影響程度不同。裂紋是最為危險的缺陷之一，它會嚴重削弱管材的強度，在承受壓力時容易引發管道破裂；夾渣會影響管材的均勻性和耐腐蝕性；氣孔則可能降低管材的密封性。明確缺陷檢測的位置（內壁、外壁、焊縫區）及尺寸閾值（如最小可檢測缺陷直徑、深度）至關重要，這直接關系到檢測線能否準確地發現缺陷，為后續的生產決策提供可靠依據。

確定檢測標準與精度要求

檢測標準是管端超聲波自動化探傷檢測的準則，它確保了檢測結果的可靠性和一致性。不同的行業和應用場景，有著各自適用的檢測標準。例如，在國內，國標GB/T5777對無縫鋼管的超聲波探傷檢驗做出了詳細規定，包括檢測設備的要求、對比試樣的制作、缺陷的評定方法等；美標ASTME1961則側重于材料的無損檢測方法和驗收標準；歐標EN10246在歐洲地區被廣泛應用，對管材的超聲波檢測技術和質量控制提出了嚴格要求。

企業內控標準也是不可忽視的重要因素。一些企業為了保證自身產品的高質量和市場競爭力，會制定比行業標準更為嚴格的內控標準。在確定檢測精度要求時，檢測靈敏度、信噪比、定位精度等核心參數需要根據具體的檢測標準和管材的使用要求來確定。以高壓管道檢測為例，當壁厚≥8mm時，缺陷測長誤差≤10%，這就要求檢測設備能夠準確地測量缺陷的長度，確保在允許的誤差范圍內；對于薄壁管（壁厚<8mm），近表面盲區（≤2mm）的控制尤為關鍵，因為近表面的缺陷如果不能及時發現，可能會在使用過程中迅速擴展，導致管材失效。

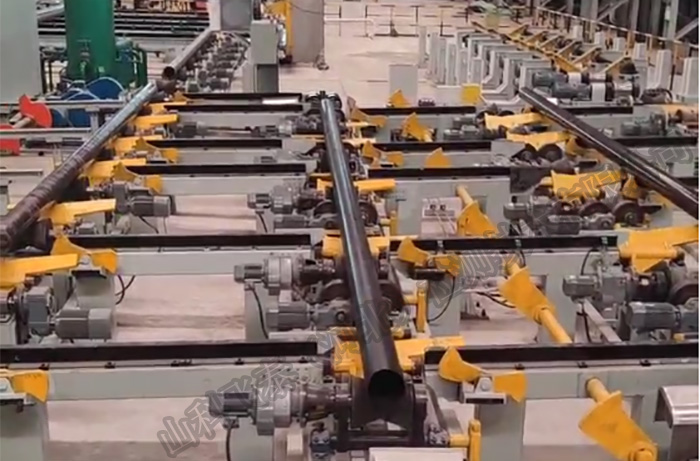

鋼管左端探傷檢測

自動化程度規劃

自動化程度是影響管端超聲波自動化探傷檢測線效率和成本的重要因素。根據客戶生產線節拍來確定檢測線的最大檢測速度是至關重要的，這直接關系到檢測線能否滿足生產的需求。如果檢測速度過慢，會導致生產線上的管材積壓，影響生產效率；而如果檢測速度過快，可能會降低檢測的準確性。上下料方式的選擇也需要綜合考慮生產現場的實際情況和成本因素，人工上料適用于小批量、高精度的檢測需求，但效率較低；機械臂抓取和傳送帶自動輸送則適用于大規模、高效率的生產場景，能夠提高生產的自動化程度和穩定性。

數據管理需求也是產能規劃的重要組成部分。缺陷數據的自動存儲和檢測報告的生成格式，需要滿足企業對質量管理和追溯的要求。與MES系統對接兼容性則能夠?qū)崿F(xiàn)生產數據的實時共享和管理，提高企業的信息化水平和生產管理效率。對于高產能場景，采用多通道并行檢測技術可以同時對多個管端進行檢測，大大提升檢測效率；而在低產能場景下，則可以通過優化設備配置，減少不必要的設備投入，平衡成本與性能，實現資源的合理利用。

對管端超聲波探傷檢測線有需求的朋友電話聯系我們！
